경량천장 행거 간격을 설비 하중과 함께 검토하는 방법
경량천장 행거 간격은 숫자 하나만 정해 반복 배치하는 문제가 아닙니다. 천장 마감재의 종류와 겹수, 천장 속 높이, 조명기구와 디퓨저, 점검구, 커튼박스 같은 부착물의 위치가 달라지면 하중의 전달 경로도 달라집니다. 특히 설비 하중을 천장틀에 임의로 걸면 행거 간격이 일정해도 국부 처짐과 비틀림이 생길 수 있습니다.

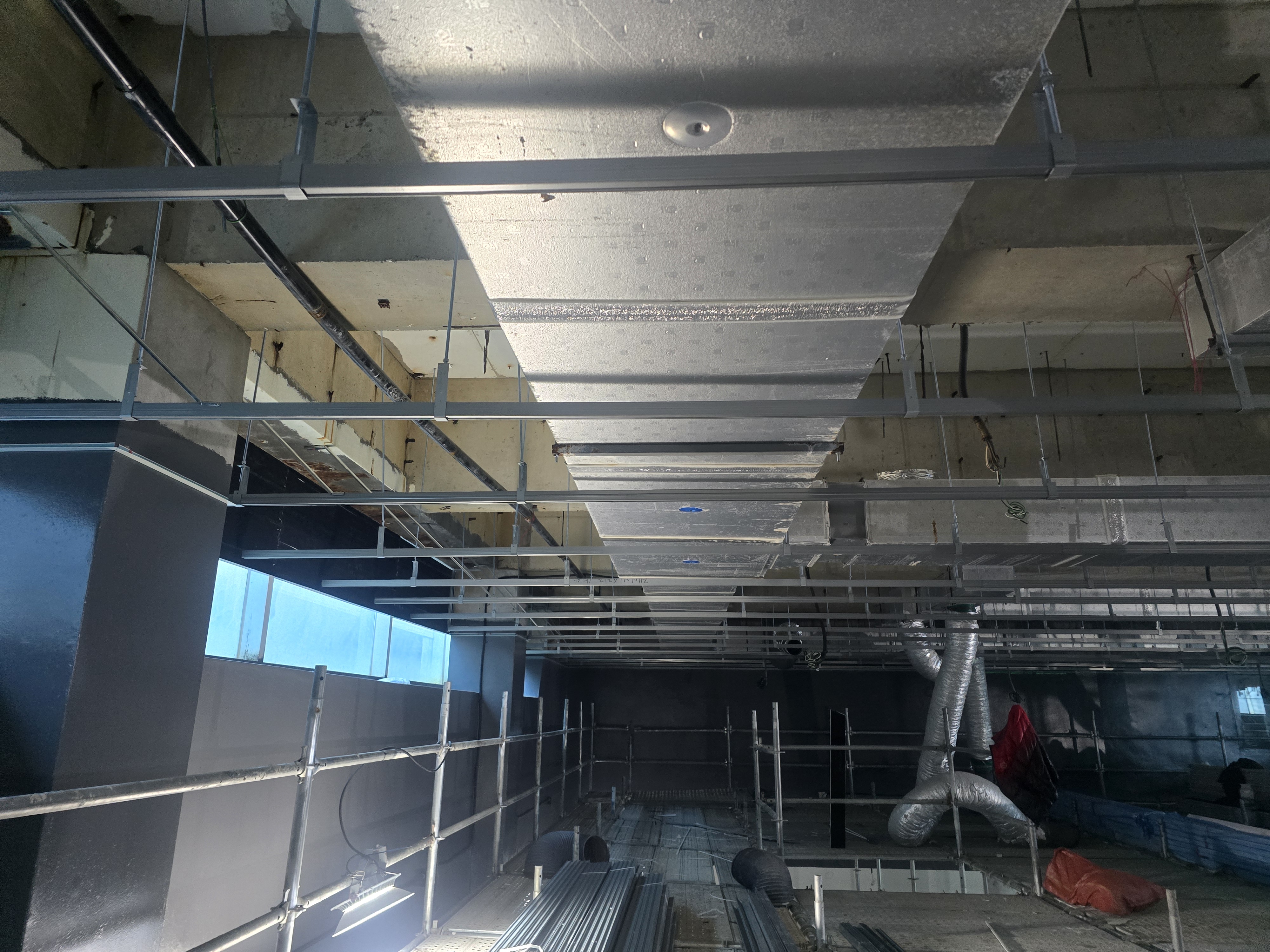

행거 간격뿐 아니라 천장 속 설비와 간섭 위치를 함께 확인합니다.
행거 간격과 바 간격은 구분해야 합니다
현장에서 ‘천장 간격’이라고만 말하면 행거볼트, 캐링채널, M-BAR 또는 T-BAR의 간격이 섞일 수 있습니다. 행거는 상부 구조체에서 천장틀을 매다는 부재입니다. 바는 천장 마감재를 직접 또는 간접 지지하는 부재입니다. 두 간격은 역할이 다르므로 도면과 시방서에서 각각 확인해야 합니다.
공공 건설자료에는 경량철골 천장틀의 BAR 간격을 300mm, 450mm, 600mm 등으로 구분한 사례가 있습니다. 다른 공사 시방 사례에는 달대 간격 900mm가 제시되기도 합니다. 그러나 이 수치를 모든 현장에 공통으로 적용하면 안 됩니다. 천장 시스템, 마감재, 설계도서와 제조사 시방이 우선입니다.
1. 먼저 천장 자체의 고정하중을 정리합니다
천장틀 자중 외에도 석고보드의 두께와 겹수, 흡음재, 마감재, 몰딩과 보강재가 고정하중에 포함됩니다. 같은 면적이라도 석고보드 한 겹과 두 겹은 천장틀에 전달되는 하중이 다릅니다. 내화 또는 차음 성능을 위해 여러 겹을 시공하는 경우에는 해당 시스템의 시험·인증 구성과 설계도서를 함께 확인합니다.
2. 설비를 천장틀에 지지할지 먼저 구분합니다
조명기구, 디퓨저, 점검구, 스피커와 감지기는 크기와 무게가 서로 다릅니다. 천장 마감면에 구멍이 생기는 것만으로도 주변 바의 연속성이 끊길 수 있습니다. 그래서 설비 위치가 정해지기 전에 행거와 바를 설치하면 완성된 틀을 다시 절단하거나 임의 보강하는 문제가 생깁니다.
무거운 설비나 진동이 발생하는 장비는 천장 마감틀에 부담시키지 않고 구조체에 별도 지지하는 방안을 우선 검토합니다. 천장틀에 지지하는 기구는 설계도서와 천장 시스템의 허용 범위를 확인하고, 기구 양단 또는 개구부 주변에 보강재를 배치합니다.
행거 간격을 줄였다는 사실만으로 설비 하중 검토가 끝나지 않습니다. 설비가 어느 부재를 통해 구조체로 전달되는지 하중 경로를 먼저 확인해야 합니다.
3. 개구부와 설비 주변의 행거 위치를 조정합니다
점검구나 등박스 때문에 바가 끊기면 개구부 가장자리의 하중이 남은 부재에 집중됩니다. 이때는 개구부 주변을 보강하고, 보강재가 어느 행거와 캐링채널로 연결되는지 확인합니다. 단순히 짧은 바를 덧대는 방식으로는 비틀림을 충분히 막지 못할 수 있습니다.
설비 배관이나 덕트 때문에 예정된 행거 위치를 옮겨야 한다면 인접 행거와의 간격이 과도하게 벌어지지 않는지 검토합니다. 간섭을 피하려고 행거를 한쪽으로 몰아 배치하면 천장 마감 후 처짐이 나타날 수 있습니다.
4. 천장 속 높이와 흔들림도 함께 봅니다
슬래브에서 천장틀까지의 거리가 길어질수록 행거볼트의 흔들림과 수평 변위에 민감해질 수 있습니다. 천장 깊이가 큰 구간, 단차 천장, 커튼박스와 우물천장처럼 형상이 바뀌는 구간은 일반 평천장과 같은 반복 배치만으로 판단하지 않습니다. 필요한 경우 가새나 마이너채널 등 설계된 보강을 적용합니다.
현장에서 사용하는 검토 순서
순서확인 항목기록 내용
| 1 | 설계도서와 천장 시스템 | 천장 종류, 마감재, 겹수, 행거·바 지정 간격 |
| 2 | 상부 구조체 | 인서트·앵커 위치, 슬래브 상태, 천장 속 높이 |
| 3 | 설비 배치 | 조명, 디퓨저, 점검구, 감지기와 덕트 위치 |
| 4 | 하중 경로 | 천장틀 지지 또는 구조체 별도 지지 구분 |
| 5 | 간섭과 개구부 | 행거 이동, 바 절단, 보강재 추가 위치 |
| 6 | 시공 후 검사 | 수평, 처짐, 체결, 흔들림과 누락된 보강 |
행거·설비 검토 체크리스트
- 행거와 바의 간격을 서로 구분해 기록했는가?
- 마감재의 종류, 두께와 겹수가 도면과 일치하는가?
- 조명과 설비의 최종 위치가 천장틀 시공 전에 확정됐는가?
- 무거운 설비의 별도 지지 여부를 설비 담당자와 협의했는가?
- 점검구와 등박스 주변에 보강재와 행거가 연결됐는가?
- 배관·덕트 간섭으로 행거 간격이 과도하게 벌어진 곳은 없는가?
- 단차와 장스팬, 천장 속이 높은 구간의 추가 보강을 검토했는가?
자주 묻는 질문
경량천장 행거 간격은 무조건 900mm인가요?
일부 공사 시방 사례에 900mm가 제시되지만 모든 시스템에 공통인 숫자는 아닙니다. 설계도서, 천장틀 종류, 마감재와 제조사 시방을 우선 적용하고, 설비와 개구부 주변은 별도 보강을 검토해야 합니다.
행거 간격을 촘촘하게 하면 무거운 조명도 달 수 있나요?
행거 수만 늘리는 것으로 충분하다고 단정할 수 없습니다. 조명기구의 하중이 보강재와 행거를 거쳐 구조체로 전달되는 경로를 확인하고, 필요하면 구조체에 별도 지지해야 합니다.
설비 위치는 천장틀 설치 후 정해도 되나요?
설비 위치가 늦게 확정되면 완성된 바를 절단하거나 행거를 이동해야 합니다. 천장 시공 전 전기·기계설비 도면을 겹쳐 간섭과 보강 위치를 먼저 조정하는 것이 좋습니다.
경량천장 행거 간격은 천장틀만의 문제가 아닙니다. 마감재와 설비의 위치, 개구부, 천장 속 높이와 지지 경로를 함께 검토해야 완성 후 처짐과 비틀림을 줄일 수 있습니다. 현장에 숫자를 적용하기 전에 도면과 시방서의 대상 시스템이 현재 천장과 같은지부터 확인해야 합니다.
