건축물 누수가 시작되는 대표적인 위치 7곳｜태양광 지지대 누수 현장 사례

건축물누수가 시작되는 대표적인 위치



건축물 천장이나 벽에서 물자국을 발견하면 젖은 부분 바로 위를 누수 원인으로 생각하기 쉽습니다.

하지만 건축물 내부로 들어온 빗물은 균열과 접합부, 단열층, 콘크리트 슬래브 등을 따라 이동할 수 있습니다. 실내에서 물이 발견된 위치와 실제로 빗물이 유입된 위치가 달라지는 이유입니다.

이 현장 점검자료에서는 옥상 아래층의 누수 흔적과 옥상 구조를 비교했습니다. 태양광 패널 지지대 관통·접합부와 처마 실리콘 접합부를 주요 유입 후보로 판단했으며, 최초 유입점과 보수 결과를 확정한 자료는 아닙니다.

건축물 누수는 왜 원인을 찾기 어려울까?

빗물은 항상 위에서 아래로 곧바로 떨어지지 않습니다.

옥상이나 외벽의 틈으로 들어온 물은 방수층 아래를 따라 이동하거나 구조물의 미세한 균열을 타고 다른 위치로 흘러갈 수 있습니다. 외벽 상부에서 들어온 물이 아래층 창호 주변에서 나타나기도 하고, 옥상 한쪽에서 유입된 물이 떨어진 곳과 멀리 떨어진 실내 천장에서 발견되기도 합니다.

따라서 물이 보이는 부분만 막으면 실제 유입구는 그대로 남을 수 있습니다. 누수 보수 전에는 건축물의 구조, 배수 방향, 관통부와 접합부 상태를 함께 조사해야 합니다.

건축물 누수가 시작되는 대표적인 위치 7곳

1. 옥상 배수구 주변

옥상 배수구는 넓은 면적에 내린 빗물이 한곳으로 모이는 부분입니다.

방수층과 배수구의 접합이 불완전하거나 배수구 주변에 균열이 생기면 작은 틈으로도 물이 들어갈 수 있습니다. 낙엽과 흙, 각종 이물질로 배수구가 막히면 옥상에 물이 고이면서 누수 위험이 커집니다.

배수구 주변에서는 다음 사항을 확인해야 합니다.

• 방수층의 균열과 들뜸
• 배수구와 방수층의 접합 상태
• 이물질에 의한 배수구 막힘
• 배수 방향과 물고임 여부
• 기존 실링재와 보수재의 노후 상태

배수구 주변만 반복해서 덧바르기보다 기존 방수층이 배수구와 어떻게 연결되어 있는지 확인하는 것이 중요합니다.

2. 파라펫 상부와 모서리

파라펫은 옥상 가장자리에 설치된 낮은 벽체입니다.

파라펫 상부의 두겁이나 금속 마감재 접합부가 벌어지면 빗물이 벽체 내부로 들어갈 수 있습니다. 이렇게 유입된 물은 파라펫 내부를 따라 이동한 뒤 옥상 바닥이나 최상층 실내에서 나타나기도 합니다.

파라펫을 점검할 때는 상부 마감뿐만 아니라 바닥 방수층의 치켜올림 상태, 수직면의 균열, 바닥과 벽이 만나는 모서리까지 함께 확인해야 합니다.

3. 바닥과 벽이 만나는 코너

옥상 바닥과 벽체가 만나는 코너는 수평면과 수직면의 방향이 바뀌는 부분입니다.

평평한 바닥보다 구조적인 움직임이 집중되기 쉽고, 도막방수재를 균일한 두께로 시공하기도 어렵습니다. 모서리가 지나치게 날카롭거나 기존 균열이 남아 있으면 방수층이 끊어질 가능성이 커집니다.

현장 상태에 따라 코너를 완만하게 정리하고 보강포나 보강재를 적용해야 합니다. 방수재를 두껍게 덧바르는 것만으로는 반복되는 움직임에 대응하기 어렵습니다.

4. 신축줄눈과 서로 다른 재료의 접합부

신축줄눈은 온도 변화와 구조물의 움직임을 흡수하기 위해 설치됩니다.

이 부분은 지속해서 미세하게 움직이기 때문에 일반적인 바닥과 동일하게 처리하면 다시 균열이 생길 수 있습니다. 기존 실링재가 굳거나 갈라지고 접착면에서 떨어지면 그 틈이 빗물의 유입 경로가 됩니다.

다음과 같은 상태가 있는지 확인해야 합니다.

• 실링재 표면의 갈라짐
• 접착면과 실링재의 분리
• 실링재의 탄성 저하
• 줄눈 주변 방수층의 찢어짐
• 기존 보수재가 여러 겹 겹쳐진 상태

기존 실링재의 상태가 좋지 않다면 표면에 다시 덧바르기보다 불량 부위를 제거하고 줄눈의 움직임에 맞는 재료로 재시공해야 합니다.

5. 외벽 균열

외벽에 발생한 균열은 대표적인 누수 원인입니다.

육안으로 보기에는 작은 균열이라도 바람을 동반한 비가 장시간 내리면 물의 유입 경로가 될 수 있습니다. 외벽 마감재 뒤로 들어온 물은 아래층이나 창호 주변으로 이동해 예상하지 못한 위치에서 나타나기도 합니다.

모든 균열을 동일한 방법으로 보수해서는 안 됩니다. 균열의 폭과 깊이, 진행 여부, 바탕재의 종류를 확인한 후 충전, 표면보강 또는 별도의 방수공법을 선택해야 합니다.

6. 창호 주변

창틀과 외벽이 만나는 부분은 서로 다른 재료가 접합되는 위치입니다.

온도 변화에 따라 각 재료의 움직임이 다르기 때문에 시간이 지나면 실링재가 갈라지거나 접착면에서 떨어질 수 있습니다. 창호 상부의 물끊기 처리가 부족하거나 외벽 균열이 연결된 경우에도 실내 창틀 주변에서 누수가 발생합니다.

창호 누수는 코킹만 새로 시공한다고 해결되지 않을 수 있습니다. 창호 상부와 측면, 외벽 균열, 배수구멍, 마감재 접합 상태를 함께 점검해야 합니다.

7. 배관과 설비 관통부

옥상에는 환기구, 배관, 안테나, 난간, 태양광 패널 지지대 등 방수층과 연결되는 설비가 많습니다.

이러한 관통부는 평평한 바닥처럼 방수층을 연속적으로 형성하기 어렵습니다. 설비의 진동이나 온도 변화로 실링재가 갈라지고, 주변 방수층이 들뜨면서 누수가 시작될 수 있습니다.

관통부에서는 다음 부분을 확인해야 합니다.

• 앵커와 볼트 주변의 틈
• 금속 지지대와 방수층의 접합 상태
• 기초부 주변의 방수층 균열
• 기존 실링재의 들뜸과 경화
• 관통부 주변의 물고임
• 방수층의 치켜올림과 마감 상태

실제 현장 경험｜공공시설 옥상 누수 점검

이번에 점검한 곳은 옥상 아래층에서 빗물이 떨어지는 현상이 발생한 공공시설입니다.

현장명은 공개하지 않지만, 옥상에 태양광 패널과 다수의 철제 지지대가 설치된 건물이었습니다. 아래층의 누수 흔적과 옥상 설비 배치를 비교하면서 빗물의 유입 가능 구간을 확인했습니다.

첫 번째 확인｜옥상 아래층 누수 흔적

먼저 옥상 아래층에서 실제로 물이 떨어지는 구간을 확인했습니다.

천장과 설비가 관통된 주변에 누수 흔적이 나타나 있었습니다. 이 위치는 빗물이 최종적으로 빠져나온 곳일 수 있으므로, 실내에서 보이는 흔적만으로 정확한 유입 지점을 단정하지 않았습니다.

아래층에서 확인한 누수 위치를 기준으로 옥상에 설치된 태양광 설비와 처마 구조를 비교했습니다.

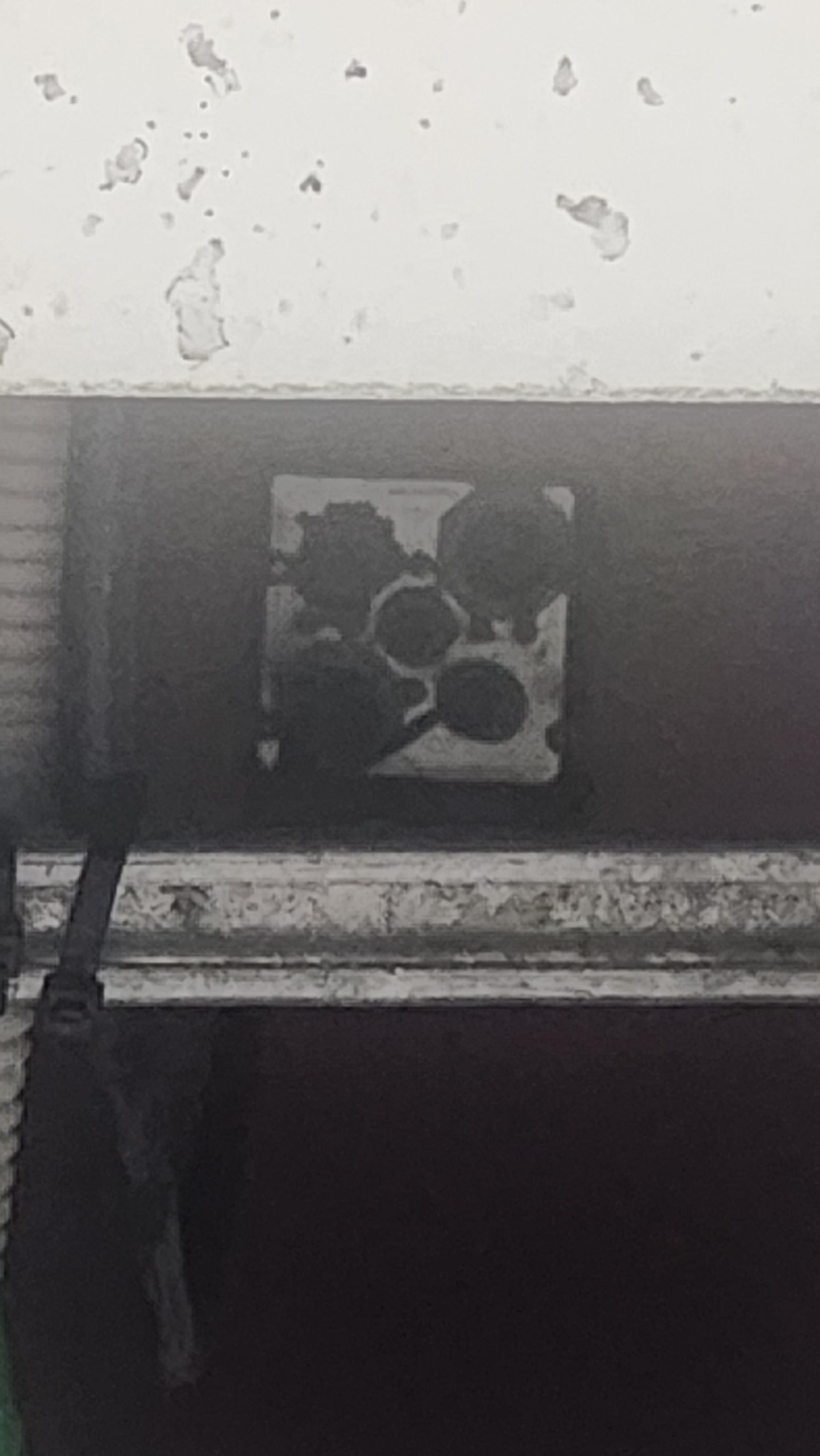

공공시설 옥상 아래층에서 확인한 누수 발생 구간



두 번째 확인｜태양광 패널 지지대 관통·접합부

누수 구간 상부에 해당하는 옥상에는 태양광 패널을 지지하는 다수의 철제 구조물이 설치되어 있었습니다.

태양광 지지대의 기초부는 금속 구조물과 옥상 방수층이 만나는 부분입니다. 고정 방식에 따라 앵커나 볼트가 기존 방수층과 연결되기 때문에 일반적인 평면보다 누수에 취약할 수 있습니다.

현장에서는 다음 사항을 중심으로 확인했습니다.

1. 지지대 기초부와 방수층의 접합 상태
2. 앵커와 볼트 주변의 틈
3. 기존 실링재의 갈라짐과 들뜸
4. 기초부 주변 방수재의 균열
5. 지지대 주변의 물고임
6. 서로 다른 재료가 만나는 경계의 벌어짐

태양광 패널이 옥상을 덮고 있으면 지지대 주변의 육안 점검과 건조가 어려울 수 있습니다. 패널 아래의 그늘진 구간에는 수분이 오래 남을 수 있으므로 바탕면의 건조 상태도 함께 살펴야 합니다.

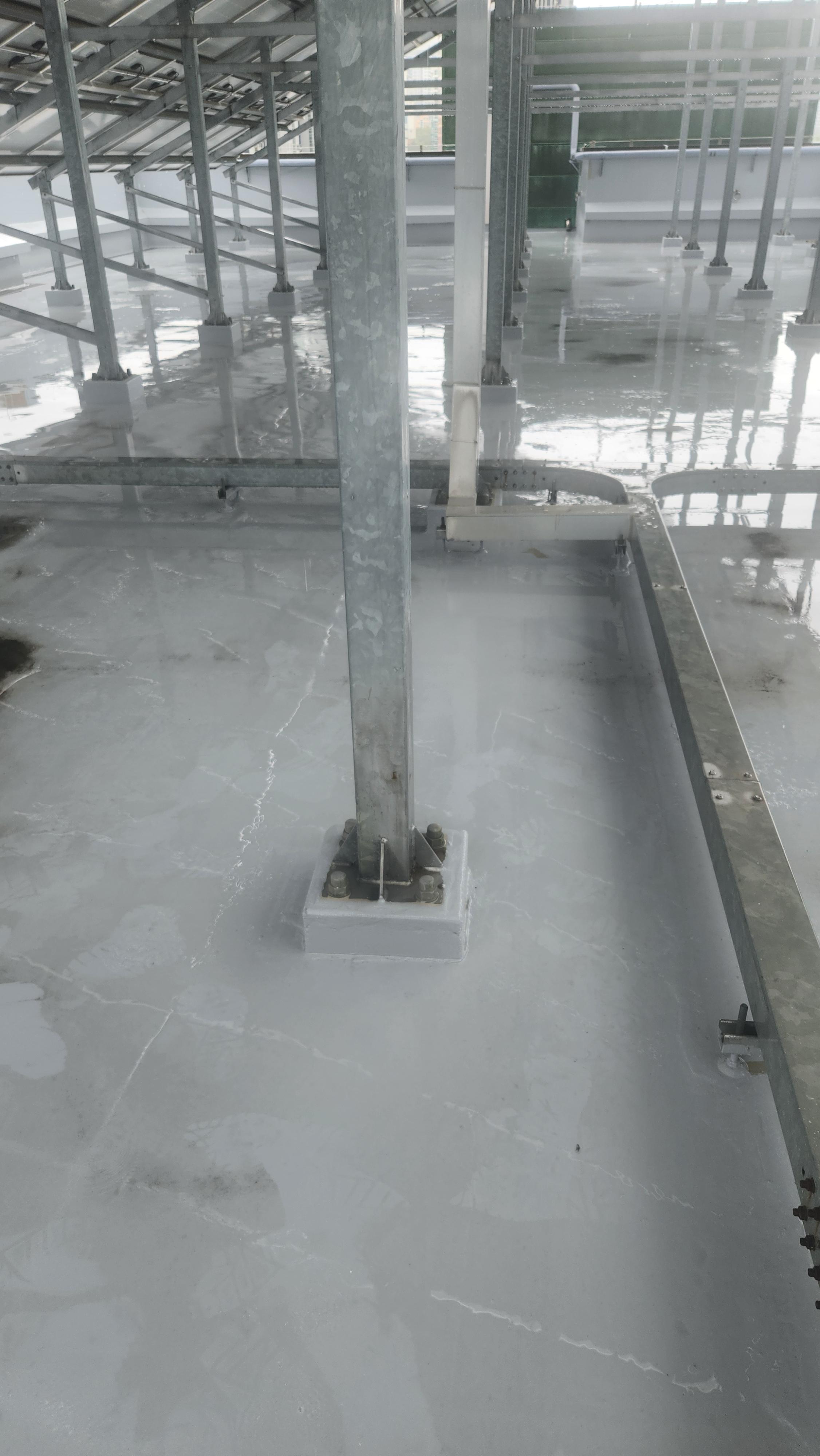

태양광 패널 지지대와 옥상 방수층이 만나는 관통·접합 구간



세 번째 확인｜처마 실리콘 접합부

태양광 지지대 주변과 함께 처마 상부의 실리콘 접합 구간을 확인했습니다.

사진에서는 빗물이 직접 닿는 수평면과 모서리를 따라 실리콘이 시공된 모습을 볼 수 있습니다. 실리콘이 표면에 남아 있어도 접착면에서 떨어졌거나 일부가 끊어지면 그 틈으로 물이 들어갈 수 있습니다.

수평면의 실링재는 빗물과 자외선에 계속 노출됩니다. 실링재의 경화, 접착면 벌어짐, 끊어진 구간과 물이 고이는 부분이 없는지 점검해야 합니다.

점검에서는 이 처마 실리콘 접합부도 빗물 유입 가능성을 확인할 후보 구간으로 판단했습니다.

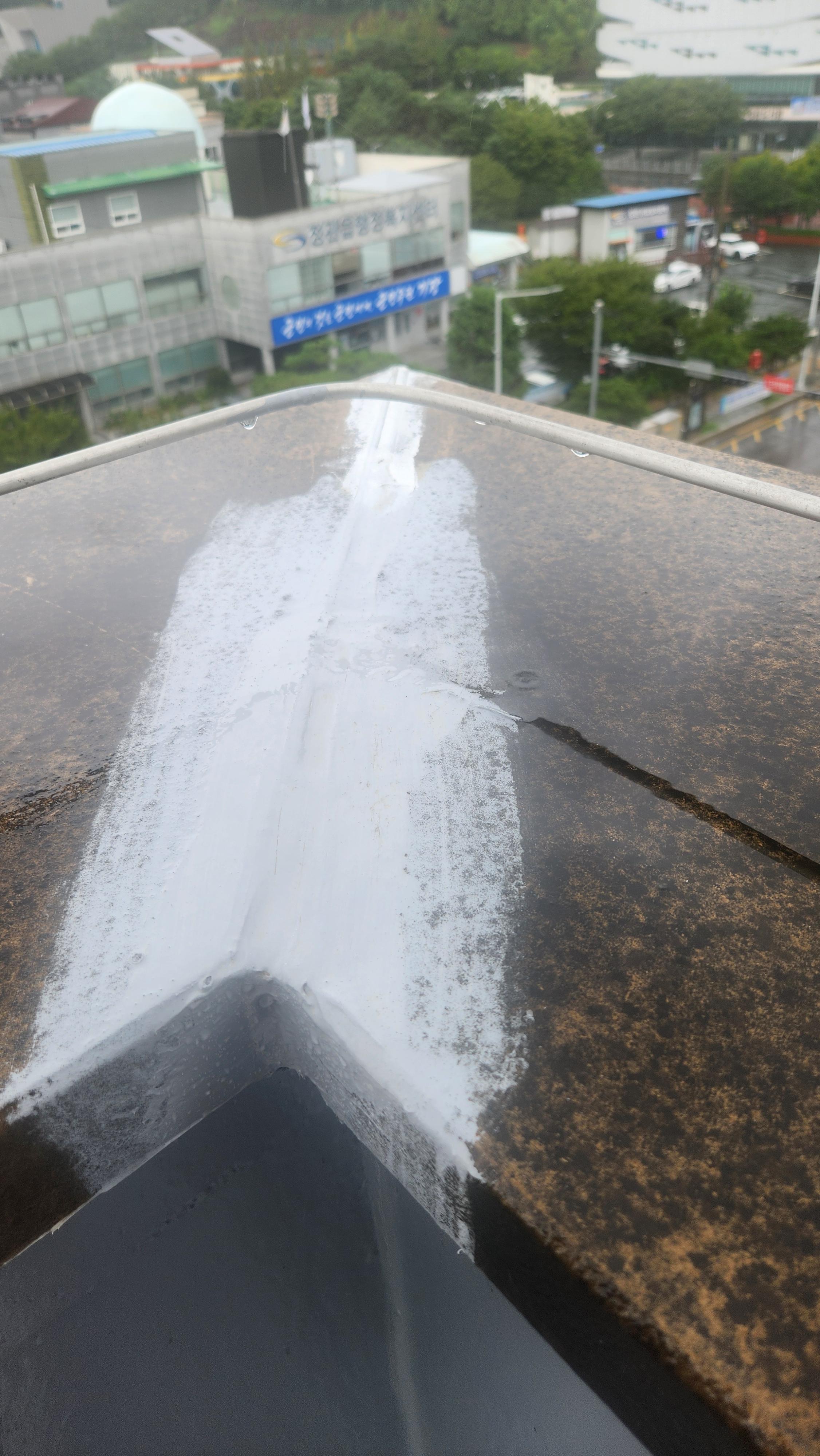

빗물 유입 후보로 검토한 처마 상부 실리콘 접합부



이번 현장에서 판단한 누수 원인

점검 결과 다음 두 곳을 주요 유입 후보로 좁혔습니다. 사진과 한 차례의 점검만으로 최초 유입점을 확정하지는 않았습니다.

1. 태양광 패널 지지대와 옥상 방수층이 만나는 관통·접합부
2. 빗물에 직접 노출된 처마 상부의 실리콘 접합부

이번 사례에서 확인한 핵심은 누수 원인을 한 지점으로만 단정해서는 안 된다는 점입니다.

아래층의 물자국과 옥상 구조를 함께 비교해야 했으며, 태양광 지지대 관통부와 처마 실리콘 접합부를 동시에 점검해야 빗물의 이동경로를 파악할 수 있었습니다.

우레탄 씰링재를 이용한 관통부 보수계획

태양광 지지대와 처마 접합부는 서로 다른 재료가 만나는 곳입니다.

금속 구조물과 콘크리트 또는 기존 방수층은 온도 변화에 따라 움직이는 정도가 다릅니다. 움직임이 발생하는 접합부에 지나치게 단단한 보수재만 사용하면 다시 갈라질 수 있습니다.

따라서 이번 현장에서는 관통·접합부에 우레탄 씰링재를 사용할 예정입니다.

기존의 들뜬 실링재와 오염물을 제거하고 접착면을 정리한 후 우레탄 씰링재를 충전할 계획입니다. 기존 실링재 위에 새 재료를 무조건 덧바르면 바탕면과 제대로 접착되지 않을 수 있으므로 전처리가 중요합니다.

우레탄 노출방수재를 이용한 부분 보수계획

씰링이 필요한 접합부를 정리한 후 주변 누수 구간에는 우레탄 노출방수재를 적용할 예정입니다.

검토한 보수계획은 옥상 전체의 전면 방수가 아니라 태양광 지지대 관통부와 처마 실링 주변의 부분 보수입니다. 유입 후보와 주변 방수층의 접착 상태를 확인해 실제 작업 범위를 정해야 합니다.

예정된 작업 순서는 다음과 같습니다.

1. 누수 구간과 부분 보수 범위를 확인합니다.
2. 기존 실링재의 들뜬 부분을 제거합니다.
3. 먼지와 이물질을 제거하고 바탕면을 건조합니다.
4. 태양광 지지대와 처마 접합부에 우레탄 씰링재를 충전합니다.
5. 누수 관련 구간에 우레탄 노출방수재를 시공합니다.
6. 방수도막이 끊기거나 얇은 부분이 없는지 확인합니다.
7. 충분히 경화된 후 실제 강우 시 누수 여부를 점검합니다.

세부 시공방법은 작업 당일 바탕면의 상태와 날씨, 기존 방수층의 접착 상태에 따라 조정될 수 있습니다.

작업인원과 예상 작업기간

이번 부분 보수는 작업인원 2명, 작업기간 1일로 계획했습니다.

계획한 대상은 옥상 전체가 아니라 관통부와 처마 실리콘 접합 구간입니다. 기존 실링재 제거, 바탕면 정리와 부분 보수를 검토했으며 실제 면적과 적용 자재는 작업조건을 확인한 뒤 정해야 합니다.

작업기간 1일은 현장에서 보수작업을 실시하는 기간입니다. 우레탄 씰링재와 방수재가 완전히 경화되는 시간까지 하루라는 뜻은 아닙니다.

제품의 경화시간은 온도, 습도, 도막두께에 따라 달라질 수 있습니다. 시공 후에는 사용한 제품의 기술자료에 따라 충분한 양생시간을 확보해야 합니다.

누수구간 부분 보수에서 주의할 점

부분 방수는 면적이 작다고 해서 단순한 작업은 아닙니다.

기존 방수층과 새로 시공하는 우레탄 방수층의 경계가 제대로 접착되지 않으면 그 틈으로 다시 물이 들어갈 수 있습니다. 보수재를 넓게 덮는 것보다 기존 방수층의 상태를 확인하고 접착 가능한 바탕면을 만드는 과정이 중요합니다.

부분 보수 전에는 다음 항목을 확인해야 합니다.

• 작업면에 수분이 남아 있는지
• 기존 방수층이 들떠 있지 않은지
• 실링재를 충전할 접합부가 정리됐는지
• 금속과 방수층 사이에 녹이나 오염물이 있는지
• 기존 방수층과 새 방수재의 접착성이 확보되는지
• 보수 후에도 빗물이 고일 수 있는 구조인지

누수 보수 후 확인해야 할 사항

이번 현장은 아직 보수공사를 진행하기 전입니다.

우레탄 씰링재와 우레탄 노출방수재로 부분 보수를 완료한 후 실제 강우 조건에서 아래층 누수 여부를 다시 확인해야 합니다. 시공 직후 외관만 보고 누수가 해결됐다고 단정해서는 안 됩니다.

부분 보수의 결과를 판단할 때는 다음 기록을 함께 확인해야 합니다.

• 보수 전 접합부 상태
• 기존 실링재 제거 과정
• 우레탄 씰링재 시공 과정
• 우레탄 노출방수재 도포 상태
• 실제 사용한 제품과 사용량
• 시공 후 강우 점검 결과
• 누수 재발 여부

건축물 누수 점검 체크리스트

건축물 누수가 발생했다면 다음 순서로 확인하는 것이 좋습니다.

1. 실내에서 물이 떨어지는 위치를 표시합니다.
2. 비가 시작된 후 누수가 나타난 시간을 기록합니다.
3. 누수 위치와 옥상·외벽 구조를 비교합니다.
4. 배수구와 파라펫, 코너의 상태를 확인합니다.
5. 외벽 균열과 창호 실링 상태를 확인합니다.
6. 배관과 설비 관통부를 점검합니다.
7. 기존 방수층의 균열과 들뜸을 확인합니다.
8. 예상되는 물의 이동경로를 구분합니다.
9. 필요한 경우 구간별 살수시험을 진행합니다.
10. 확인된 원인에 맞춰 보수 범위와 공법을 결정합니다.

마무리

건축물 누수는 옥상 배수구, 파라펫, 바닥과 벽의 코너, 신축줄눈, 외벽 균열, 창호 주변, 설비 관통부에서 자주 시작됩니다.

이 점검자료에서 확인한 것은 아래층 누수 흔적과 옥상 설비·접합부의 관계입니다. 지지대 관통·접합부와 처마 실링을 유입 후보로 검토했으며 보수 완료와 재발 여부는 구분해서 판단해야 합니다.

보수작업은 2명이 하루 동안 진행할 예정입니다. 우레탄 씰링재로 관통·접합부를 보강하고, 누수 관련 구간에는 우레탄 노출방수재를 적용할 계획입니다.

누수는 물이 떨어지는 부분만 막는다고 해결되는 것이 아닙니다. 아래층의 누수 흔적과 옥상 구조, 배수 방향, 접합부, 관통부 상태를 함께 확인해야 적절한 보수 범위를 결정할 수 있습니다.





지지대 주변은 관통부와 기초 외곽을 나누어 봅니다

태양광 지지대가 있다는 사실만으로 그 설비를 누수 원인이라고 할 수는 없습니다. 고정구가 방수층을 관통한 위치, 기초와 기존 방수층이 만나는 경계, 빗물이 머무는 면을 따로 확인합니다. 서로 다른 부분을 한 장의 사진으로 묶지 않고 실내 흔적과 대응되는 구역번호를 남겨 조사 범위를 좁힙니다.

부분 보수계획을 세운 이유와 범위의 한계

자료에 남은 계획은 지지대와 처마 접합부를 중심으로 한 부분 보수입니다. 전체 옥상 방수층이 건전하다는 시험 결과를 뜻하지 않습니다. 후보 구간의 기존 실링 접착과 주변 방수층을 확인하고, 불량층이 이어져 있으면 제거 경계를 조정해야 합니다. 계획된 인원과 작업일은 경화 완료나 누수 해결을 보장하는 수치가 아닙니다.

보수 뒤 같은 조건으로 비교할 항목

실내의 기존 물자국 위치, 강우 시 누수 시작 시각, 새 물방울 발생과 흔적 확대 여부를 비교합니다. 기존 젖은 자재에서 남은 물이 나오는 현상과 새로운 유입은 구별해야 합니다. 비가 약한 날 증상이 없다는 사실만으로 바람을 동반한 강우에서도 해결됐다고 판단하지 않습니다. 결과 확인 전에는 성공 사례로 표현하지 않는 것이 정확합니다.

실링재가 남아 있으면 접합부가 정상인가요?

표면에 재료가 남은 것과 양쪽 바탕에 붙어 있는 것은 다릅니다. 공식 상세 검토의 참고자료는 씨카 Sikaflex PRO-3 줄눈 시공자료입니다. 해당 제품을 이 현장에 사용했다는 뜻은 아닙니다. 물길 해석은 누수 위치와 실제 원인이 다른 이유를 참고하세요.
